Compactación

Dynapac CC1100C Rodillos tandem combi

0
Mi comparación
  • Fotos

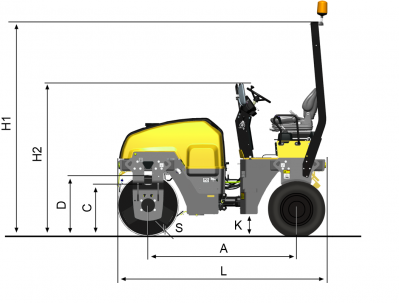

  • Dimensiones
A. Distancia entre ejes 1.715 mm
C. Curb clerance 550 mm
D. Diámetro del tambor 680 mm
H1. Altura, con ROPS 2.640 mm
H2. Altura, sin ROPS/cab 1.755 mm
K. Distancia libre al suelo, modulo delantero 175 mm
L. Longitud 2.395 mm
O1. Espesor de placa de bastidor, lado derecho 40 mm
O2. Espesor de placa de bastidor, lado izquierdo 40 mm
R1. Radio de giro, externo 3.730 mm
R2. Radio de giro, interno 2.660 mm
S. Espesor de tambor 13 mm
W1. Ancho del tambor 1.070 mm
W2. Width, wheel module 1.050 mm
W3. Ancho 230 mm
W4. Wheel track 235 mm
α. Angulo de giro ±30°
Discontinued true
Masa operativa: 2.300 kg
Carga estática lineal: 10,6 kg/cm
Ancho de rodadura: N/A

Datos técnicos

Masas
Max. peso operativo 2.440 kg
Peso operativo (incl. ROPS) 2.300 kg
Peso del módulo delantero/trasero 1.130 kg/ 1.170 kg
Tracción
Rango de velocidad 0-9,5 km/h
Pendiente teórica 68 %
Motor
Fabricante/Modelo Kubota D1703-M (T4i)
Tipo Agua enfriada
Potencia nominal, SAE J1995 26 kW (35 hp ) @ 2.800 rpm
Capacidad del
tanque de combustible		 50 l
Motor Alternativo
Rated power [engine 2, rpm] rpm
Sistema hidráulico
Transmisión Axial piston pump with variable displacement.
Radial piston motors (3) with constant displacement.
Vibración Bomba/motor de engranajes de cilindrada constante.
Dirección Bomba de engranaje con
desplazamiento constante.
Frenos de servicio Hidrostático, en la palanca para movimiento hacia adelante y atrás
Frenos estacionamiento/ emergencia Freno multidiscos en los motores de rodillo y ruedas.

Manuel de Operación & Mantenimiento

Por favor Conectarse o Registrar a MyDynapac para tener acceso

Kits de servicio

Back up alarm kit
Categoria Subcategoría P/N Información adicional
Compactación Rodillos tandem combi 4812115257 BACK UP ALARM
Kit de articulación
Categoria Subcategoría P/N Información adicional
Compactación Rodillos tandem combi 4700938575
Kit de metalasticks
Categoria Subcategoría P/N Información adicional
Compactación Rodillos tandem combi 4700938885 Drum
Kit de rascadores
Categoria Subcategoría P/N Información adicional
Compactación Rodillos tandem combi 4700938914 (12mm)
Compactación Rodillos tandem combi 4812159961
Kit de riego
Categoria Subcategoría P/N Información adicional
Compactación Rodillos tandem combi 4700940594
Kit de servicio
Categoria Subcategoría P/N Información adicional
Compactación Rodillos tandem combi 4812159571 Start up kit
Kit de servicio, 1000H
Categoria Subcategoría P/N Información adicional
Compactación Rodillos tandem combi 4812156267 No. Oil
Compactación Rodillos tandem combi 4812159568 Inc. Oil
Kit de servicio, 250H
Categoria Subcategoría P/N Información adicional
Compactación Rodillos tandem combi 4812156288 No. Oil
Compactación Rodillos tandem combi 4812159564 Inc. Oil
Kit de servicio, 500H
Categoria Subcategoría P/N Información adicional
Compactación Rodillos tandem combi 4812156266 No. Oil
Compactación Rodillos tandem combi 4812159565 Inc. Oil
Kit de servicio, 50H
Categoria Subcategoría P/N Información adicional
Compactación Rodillos tandem combi 4812156265 No. Oil
Compactación Rodillos tandem combi 4812159563 Inc. Oil
Kit de servicio, 750H
Categoria Subcategoría P/N Información adicional
Compactación Rodillos tandem combi 4812156288 No. Oil
Compactación Rodillos tandem combi 4812159564 Inc. Oil
Kit eje excéntrico
Categoria Subcategoría P/N Información adicional
Compactación Rodillos tandem combi 4700938908
Kit rotación tambor
Categoria Subcategoría P/N Información adicional
Compactación Rodillos tandem combi 4700938892
Rotating beacon kit
Categoria Subcategoría P/N Información adicional
Compactación Rodillos tandem combi 4812115254 ROTATING BEACON WHEN ROPS
Seat belt kit
Categoria Subcategoría P/N Información adicional
Compactación Rodillos tandem combi 4812115298 SEAT BELT 2" FOR ROPS
Compactación Rodillos tandem combi 4700391656 SMV (SLOW MOVING VEHICLE) SIGN
Spring loaded scrapers kit
Categoria Subcategoría P/N Información adicional
Compactación Rodillos tandem combi 4700376882 SPRING LOADED SCRAPERS (CC1200)
Compactación Rodillos tandem combi 4700376891 SPRING LOADED SCRAPERS (CC1200C)

Libro de despiece

Eager to see the spare parts of Dynapac CC1100C?

Por favor Conectarse o Registrar a MyDynapac para tener acceso

Equipamiento (Estándar y opciones)

Estándar

Control automatico de agua y de vibraccion, desbloqueo de freno (solo versiones combi), parada de emergencia, filtros del sistema de aspersion, medidor de combustible, bocina, hhorómetro, puntos de comprobacion de presion hidraulica, llave arranque, sistema de interbloqueo, puntos de elevacion, panel de instrumentos con cierre, sistema de aspersion presurizado, interruptor de bateria principal, rops plegable con cinturon de seguridad, plataforma del operario montada sobre tacos de goma, interruptor de seguridad del asiento, asiento regulable, conexion/desconexion de vibracion en palanca de A/R, luz de advertencia frenos, luz de advertencia carga, luz de advertencia presion del aceite del motor, luz de adventencia temperatura del motor, luz de advertencia nivel bajo de combustible, alarma de marcha atras, luces de trabajo, rotativo, vibracion un solo tambor.

Opcional

Apoyabrazos doble, herramienta de desbloqueo de freno para remolcar, luces de posicion frontal/trasera, palancas dobles de A/R, cubierta del deposito de agua con cierre, kit para reduccion de ruidos, espejos retrovisores, soporte de la placa de matricula con luz, rascadores accionados por muellles, asiento comfort con elemento amortiguador, asiento deslizable, senalizacion para vehiculos de movimiento lento (SMV), color especial, temporizador de agua, equipo de herramientas, orificio de remolque

Datos de compactación

AsphaltComp infoAsphaltComp info1594ACbaseC24on/off1.51893.799.9on5544off70.82017-08-15 15:14:24Dynapac CC1100CACbase_CAsphalt concrete, base course; CrushedAsphalt concrete, base course1594ACbaseN24off1.51894.2100.4on5594off70.82017-08-15 15:14:24Dynapac CC1100CACbase_NAsphalt concrete, base course; NaturalAsphalt concrete, base course1594ACbindC24on/off1.51893.799.9on5544off70.82017-08-15 15:14:24Dynapac CC1100CACbind_CAsphalt concrete, binder course; CrushedAsphalt concrete, binder course1594ACbindN24off1.51894.2100.4on5594off70.82017-08-15 15:14:24Dynapac CC1100CACbind_NAsphalt concrete, binder course; NaturalAsphalt concrete, binder course1594ACsurfC24on/off1.51893.799.9on5544off70.82017-08-15 15:14:24Dynapac CC1100CACsurf_CAsphalt concrete, surface course; CrushedAsphalt concrete, surface course1594ACsurfN24off1.51894.2100.4on5594off70.82017-08-15 15:14:24Dynapac CC1100CACsurf_NAsphalt concrete, surface course; NaturalAsphalt concrete, surface course1594PAC24on/off1.51894.4102on5544off70.82017-08-15 15:14:24Dynapac CC1100CPA_CPorous asphalt; CrushedPorous asphalt1594SMAC24on/off1.51893.799.9on5544off70.82017-08-15 15:14:24Dynapac CC1100CSMA_CStone mastic asphalt; CrushedStone mastic asphalt204060801001000pdfwebtable
LEVEL II

Por favor o Registrar a MyDynapac para tener acceso

Esquemas

Eager to see the schematics of Dynapac CC1100C?

Por favor Conectarse o Registrar a MyDynapac para tener acceso
