Dynapac CA15AD Rhino

Dynapac CA15AD Rhino Rolos de um cilindro para solos

Imagem
Dimensões

Dimensões - vista lateral Dynapac CA15AD Rhino

Dimensões - vista superior Dynapac CA15AD Rhino

A. Distância entre eixos	2200 mm
B1. Largura, frente	1870 mm
B2. Largura, atrás	1530 mm
D. Diâmetro do cilindro	1220 mm
H1. Altura, com ROPS/cabine	2700 mm
H2. Height, max.	2780 mm
K1. Vão livre	360 mm
K2. Vão livre	360 mm
L. Comprimento	4510 mm
O1. Projeção lateral, direita	95 mm
O2. Projeção lateral, esquerda	95 mm
R1. Raio de giro, externo	4580 mm
R2. Raio de giro, interno	2900 mm
S. Espessura da chapa do cilindro	22 mm
W. Largura do cilindro	1680 mm
α. Ângulo de direção	±33°

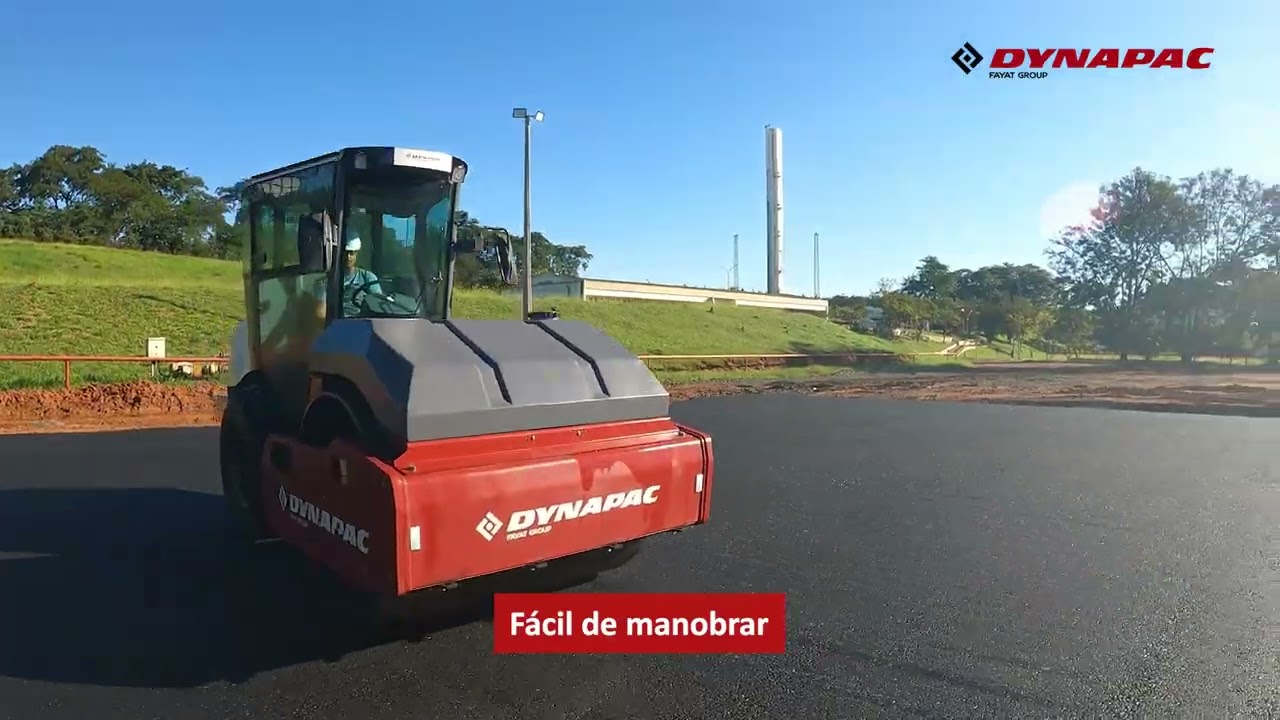

O CA15AD é um típico “rolo urbano” para compactação de compostos asfálticos em ruas, estacionamentos e instalações industriais, com alto nível de acabamento e produtividade. Esta versão com pneus lisos no eixo traseiro também se destina a trabalhos de pavimentação em áreas urbanas com declives acentuados, onde a capacidade de tração é necessária para garantir uma estrutura superficial nivelada e atraente.

Peso operacional: 6.200 kg

Carga estática linear: 20 kg/cm

Largura de compactação: 1.680 mm

Características e Benefícios

Dyn@Link

Uma ferramenta para monitorar e controlar sua frota de máquinas de forma eficiente e conveniente.

Características técnicas

Pesos
Peso operacional incl. ROPS	6.200 kg
Peso operacional (incl. Cab)	6.400 kg
Peso do módulo diant/tras (incl. Cab)	3400/3000 kg
Peso operacional (máx.)	6.600 kg
Tração
Velocidade	0-10 km/h
Subida de rampas, teórico	56 %
Oscilação vertical	±9°
Medida dos pneus (18 lonas)	11.00-20 Liso
Motor
Fabricante/Modelo	Kubota V3307-DI Stage IIIA/Tier 3
Tipo	Turbo Diesel refrigerado a água
Potência nominal, SAE J1995	55 kW (75 hp)@ 2.200 rpm
Tanque de combustível	117 litros
Sistema elétrico	12 V
Sistema hidráulico
Tração	Hidrostática
Vibração	Hidrostática
Direção	Mecânico-hidráulico com válvula de direção que alimenta o cilindro de direção. O ângulo de direção é proporcional ao giro do volante
Freio de serviço	Hidrostático na alavanca frente / ré
Freio de emergência/ Estacionamento	Freio multidisco à prova de falhas no eixo traseiro e no tambor

Equipamentos (Standard e opcionais)

Standard

■ Alarme de ré
■ Alavanca frente-ré (lado direito)
■ Banco do operador com ajustes
■ Buzina
■ Cabine com AC
■ Capô com fechadura
■ Cinto de segurança de 2"
■ Cobertura contra vandalismo (painel de instrumentos)
■ Eixo diferencial auto-blocante (limited slip)
■ Freio de estacionamento
■ Horímetro
■ Indicador de nível de combustível
■ Interlock
■ Interruptor da bateria (std)
■ Liberação de freio para reboque
■ Luzes de advertência (freios, pressão do óleo do motor, temperatura do motor, diagnóstico do motor, carga baixa da batería, baixo nível de combustível)
■ Manuais (Catálogo de peças)
■ Manuais (Operação & Manutenção)
■ Parada de Emergência
■ Pontos de amarração
■ Pontos de içamento
■ Pontos de levantamento por macacos
■ Pontos de verificação Hidráulicos
■ Porta-copos
■ Porta-manuais
■ Sistema de Tração ECO Mode

Opcional

■ Caixa de armazenamento (apenas para plataforma ROPS)
■ Dyn@link Básico
■ Luz giratória no teto
■ Plataforma ROPS
