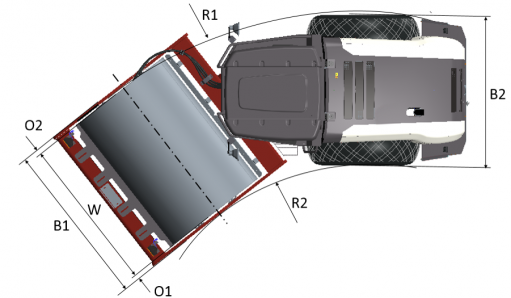

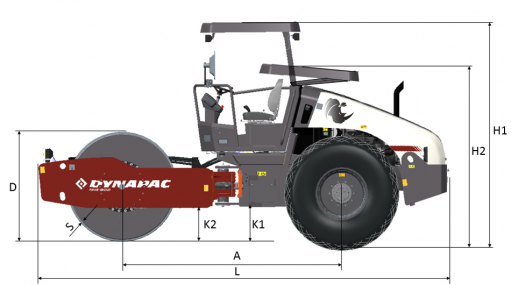

| A. Distância entre eixos | 2990 mm |
|---|---|
| B1. Largura, frente | 2256 mm |
| B2. Largura, atrás | 2130 mm |
| D. Diâmetro do cilindro | 1500 mm |
| H1. Altura, com ROPS/cabine | 2890 mm |
| H2. Altura, sem ROPS/cabine | |
| K1. Vão livre | |
| K2. Vão livre | |
| L. Comprimento | 5560 mm |
| O1. Projeção lateral, direita | 63 mm |
| O2. Projeção lateral, esquerda | 63 mm |
| R1. Raio de giro, externo | 5650 mm |
| R2. Raio de giro, interno | 3255 mm |
| S. Espessura da chapa do cilindro | 25 mm |
| W. Largura do cilindro | 2130 mm |
| α. Ângulo de direção | ±38° |
Uma ferramenta para monitorar e controlar sua frota de máquinas de forma eficiente e conveniente.
Os Excêntricos de Eficiência economizam energia e combustível nos rolos Dynapac!
Qualquer produto Dynapac equipado com motor Stage IV não apenas está em conformidade com a mais recente fase de emissões, mas também contribui para grandes economias de custo com combustível.
| Pesos | |
| Peso operacional incl. ROPS | 10.400 kg |
|---|---|
| Peso operacional (incl. Cab) | 10.500 kg |
| Peso operacional (incl. capota) | 10.300 kg |
| Peso do módulo diant/tras (incl. Cab) | 5600 kg/4900 kg |
| Peso operacional (máx.) | 12.100 kg |
| Peso do kit patas (casquinha) | 1.600 kg |
| Tração | |
| Medida dos pneus (12 lonas) | 23,1 x 26 |
| Subida de rampa (kit pé-de-carneiro): Velocidade Única / Dupla Velocidade / Controle de Tração |
- / 38% / 41% |
| Oscilação vertical | ±9° |
| Rampabilidade teórica (configuração com tambor liso tipo PD): sistema de dupla velocidade e controle de tração. | 52% / 55% |
| Rampabilidade teórica: sistema de dupla velocidade / controle de tração | 34% / 41% |
| Subida de rampa (com vibração) | 50 % |
| Subida de rampa (sem vibração) | 65 % |
| Motor | |
| Fabricante/Modelo | Cummins F3.8 (Stage V) |
| Potência nominal, SAE J1995 | 100 kW (134 hp) @ 2200 rpm |
| Tanque de combustível | 280 litros |
| Capacidade do tanque DEF | 27 litros |
| Motor Alternativo | |
| Fabricante/Modelo | Cummins QSF3.8 (IIIA/T3) |
| Tipo | Turbo diesel, refrigerado a água |
| Potência nominal, SAE J1995 | 97 kW (130 hp) @ 2500 rpm |
| Tanque de combustível | 280 litros |
| Motor Alternativo | |
| Fabricante/Modelo | Cummins 4BT3.9-102C (I/T1) |
| Tipo | Water cooled Diesel |
| Potência nominal, SAE J1995 | 76 kW (102 hp) @ 2300 rpm |
| Tanque de combustível | 280 litros |
| Sistema hidráulico | |
| Tração | Hidrostático |
| Vibração | Hidrostático |
| Direção | Hidrostático |
| Freio de serviço | Hidrostático na alavanca frente/ré. |
| Freio de emergência/ Estacionamento | Freio de segurança multidisco no eixo traseiro e no motor de tração do cilindro dianteiro. |
| Emissões de ruído | |
| Pressão sonora na altura do operador, LpA | 80 dB(A) |
Favor [Log_IN] ou Registrar em MyDynapac para acessar.
Standard

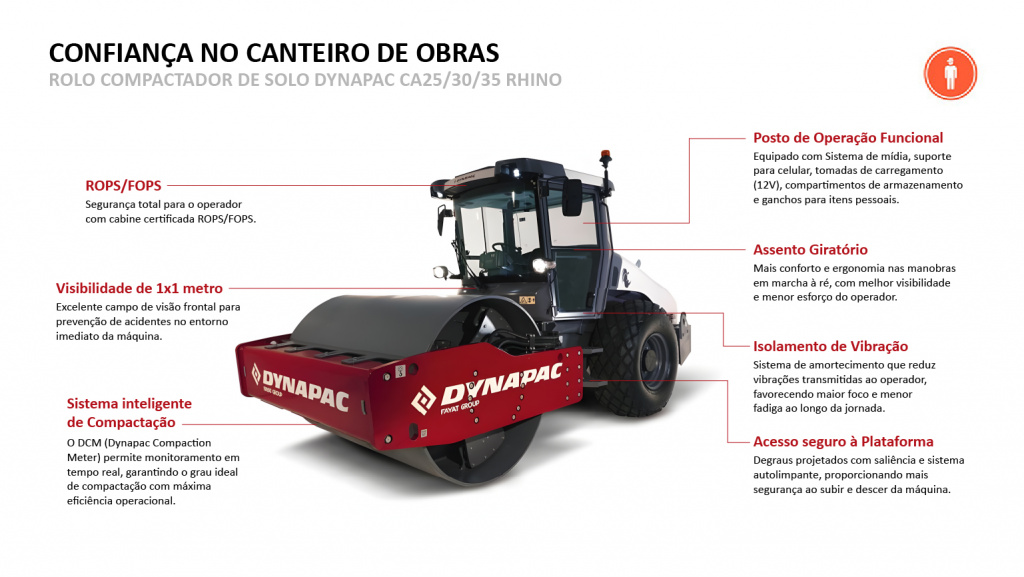

■ Cabine ROPS/FOPS;
■ Banco do operador conforto fixo;
■ Pneu trator 18,4 x 26 (10 lonas);
■ Sistema de tração Dual Speed (eixo traseiro Limited Slip);

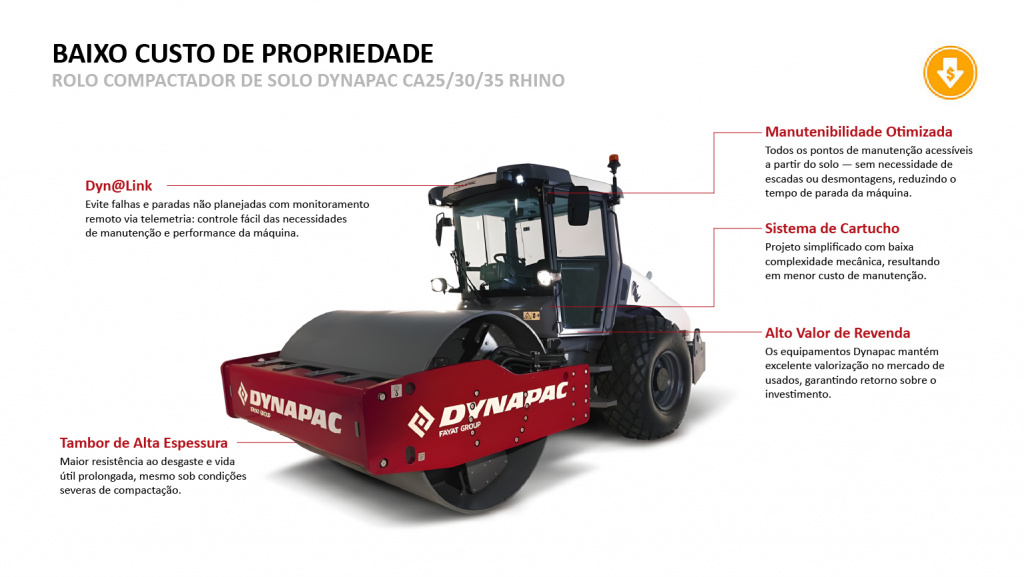

■ Monitoramento remoto por telemetria (Dyn@link);
■ Luzes de trabalho LED;
■ Tomada 12V;
■ Alarme marcha à ré;
■ Interruptor principal da bateria;
■ Liberação do freio para reboque;
■ Freios de emergência;
■ Dupla amplitude;
■ Capô com fechadura;
■ Display LCD com indicadores de nível de combustível, horímetro, indicadores e avisos de serviços;
■ Drenagem do tanque do combustível;
■ Buzina;
■ Pontos de verificação hidráulicos;
■ Sensor Interlock no assento do operador;
■ Pontos de içamento;
■ Dispositivo de partida em neutro;
■ Plataforma sobre amortecedores;
■ Freio para estacionamento;
■ Raspador fixo cilindro liso;
■ Cinto de segurança 2";
■ Caixa de armazenagem na plataforma do operador;
■ Pontos de amarração;
■ Manual de instruções (um conjunto);
■ Cobertura anti-vandalismo do painel de instrumentos.
Opcional
Cinta cilindro (kit pé-de-carneiro); Compaction meter; Sistema de tração 4-speed traction control (motores variáveis e eixo traseiro No Spin); Pneu trator 23,1 x 26 (12 lonas); Pneu 'diamante' 23,1 x 26 (8 lonas); Capota; Plataforma ROPS/FOPS; Conjunto extra de instrução do usuário; Caixa de primeiros socorros; Luzes de tráfego; Rádio com MP3 (Cabine); Velocímetro; Sinalizador rotativo; Duplo raspador fixo cilindro liso; Duplo raspador flexível cilindro liso; Conjunto de ferramentas; banco do operador giratório.
