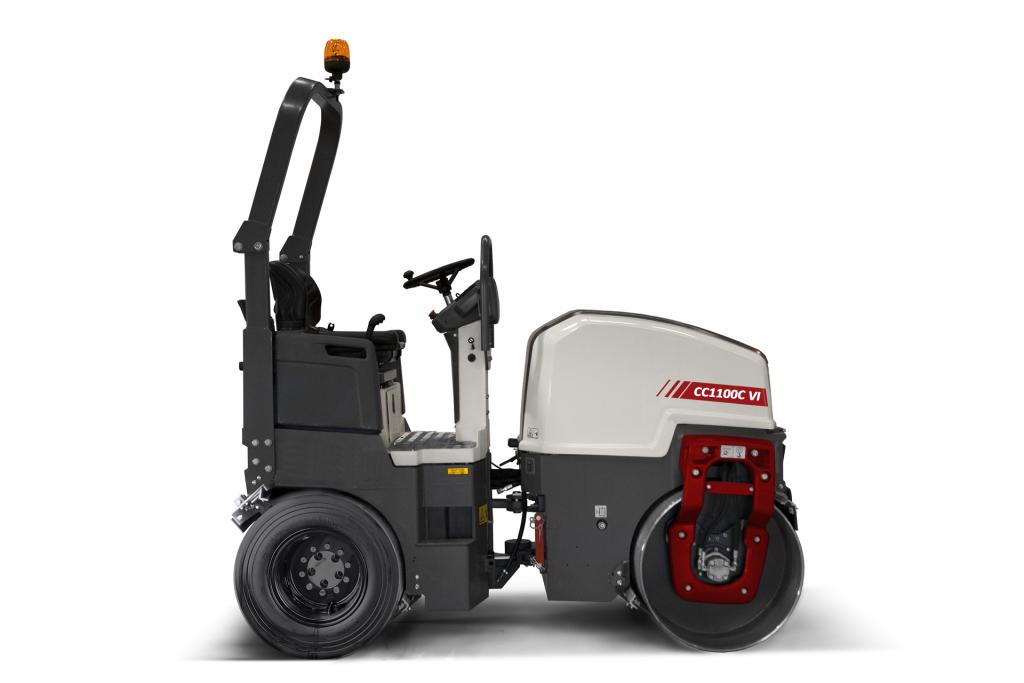

Dynapac CC1100C VI

Dynapac CC1100C VI Rolos Combinados

  • Imagem
  • Dimensões
A. Distância entre eixos 1.715 mm
B. Largura 1.340 mm
B3. Width, offset 50 mm
C. Vão livre 550 mm
D. Diâmetro do cilindro 680 mm
H1. Altura, com ROPS 2.640 mm
H2. Altura, sem ROPS/cabine 1.755 mm
K. Vão livre 175 mm
L. Comprimento 2.395 mm
O1. Projeção lateral, direita 40 mm
O2. Projeção lateral, esquerda 40 mm
R1. Raio de giro, externo 3.730 mm
R2. Raio de giro, interno 2.660 mm
S. Espessura da chapa do cilindro 13 mm
W1. Largura do cilindro 1.070 mm
W2. Width, wheel module
W3. Largura
W4. Wheel track 70 mm
α. Ângulo de direção ±30°
Discontinued false
Peso operacional: 2.250 kg
Carga estática linear: 10,9 kg/cm
Largura de compactação: 1.070 mm

Características técnicas

Pesos
Peso operacional (máx.) 3.000 kg
Peso operacional incl. ROPS (max.) 2.250 kg
Peso do módulo diant/tras (incl. Cab) 1.165 kg/ 1.085 kg
Tração
Velocidade 0-10 km/h
Oscilação vertical ±10°
Subida de rampas, teórico 71 %
Compactação
Carga por roda 271
Tipo dos pneus (lisos) 640x240-15
Força centrifuga 29/25 kN
Amplitude Nominal 0,5 mm
Carga estática linear 10,9 kg/cm
Frequência de vibração 66/61 Hz
Tanque de água 185 litros
Tanque de emulsão 20 litros
Motor
Modelo Kubota D1703-M (IIIA)
Tipo Water cooled diesel engine
Potência nominal, SAE J1995 26 kW (35 hp) @ 2800 rpm
Tanque de combustível 45 litros
Motor Alternativo
Modelo Kubota D1703-DI (T4/V)
Fabricante/Modelo
Tipo Refrigerado a água
Potência nominal, SAE J1995 18,5 kW (25 hp ) @ 2.200 rpm
Motor Alternativo
Modelo Kubota D1803-CR (T4/V)
Fabricante/Modelo
Tipo Refrigerado a água
Potência nominal, SAE J1995 28 kW (37,5 hp ) @ 2.700 rpm
Sistema hidráulico
Tração Bomba de pistão axial de vazão variável e servo 2 motores de pistão radial de vazão const.
Vibração Bomba/motor de engrenagens de vazão constante.
Direção Bomba de engrenagens
de vazão constante.
Freio de serviço Hidrostático na alavanca frente/ré.
Freio de emergência/ Estacionamento Multidisco em ambos os cilindros compactadores.

Dados de Compactação

AsphaltComp infoAsphaltComp info27458ACbaseC24on/off1.51893.799.9on554004off70.82021-06-10 15:57:38Dynapac CC1100C VIACbase_CAsphalt concrete, base course; CrushedAsphalt concrete, base course27458ACbaseN24off1.51894.2100.4on559004off70.82021-06-10 15:57:38Dynapac CC1100C VIACbase_NAsphalt concrete, base course; NaturalAsphalt concrete, base course27458ACbindC24on/off1.51893.799.9on554004off70.82021-06-10 15:57:38Dynapac CC1100C VIACbind_CAsphalt concrete, binder course; CrushedAsphalt concrete, binder course27458ACbindN24off1.51894.2100.4on559004off70.82021-06-10 15:57:38Dynapac CC1100C VIACbind_NAsphalt concrete, binder course; NaturalAsphalt concrete, binder course27458ACsurfC24on/off1.51893.799.9on554004off70.82021-06-10 15:57:38Dynapac CC1100C VIACsurf_CAsphalt concrete, surface course; CrushedAsphalt concrete, surface course27458ACsurfN24off1.51894.2100.4on559004off70.82021-06-10 15:57:38Dynapac CC1100C VIACsurf_NAsphalt concrete, surface course; NaturalAsphalt concrete, surface course27458PAC24on/off1.51894.3102on554004off70.82021-06-10 15:57:38Dynapac CC1100C VIPA_CPorous asphalt; CrushedPorous asphalt27458SMAC24on/off1.51893.799.9on554004off70.82021-06-10 15:57:38Dynapac CC1100C VISMA_CStone mastic asphalt; CrushedStone mastic asphalt204060801001000pdfwebtable
