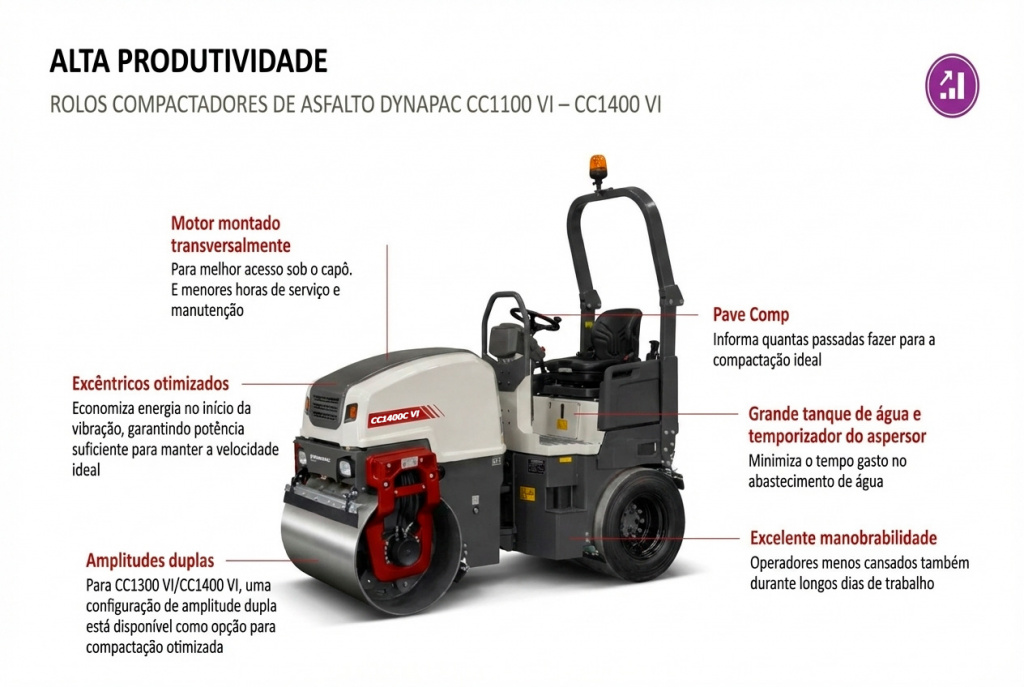

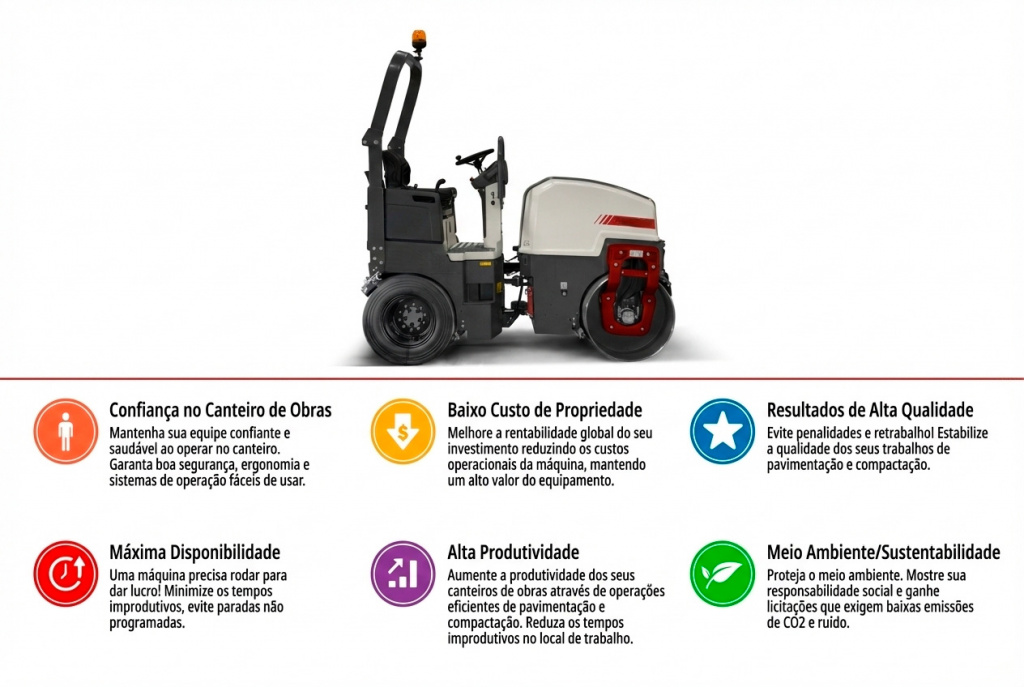

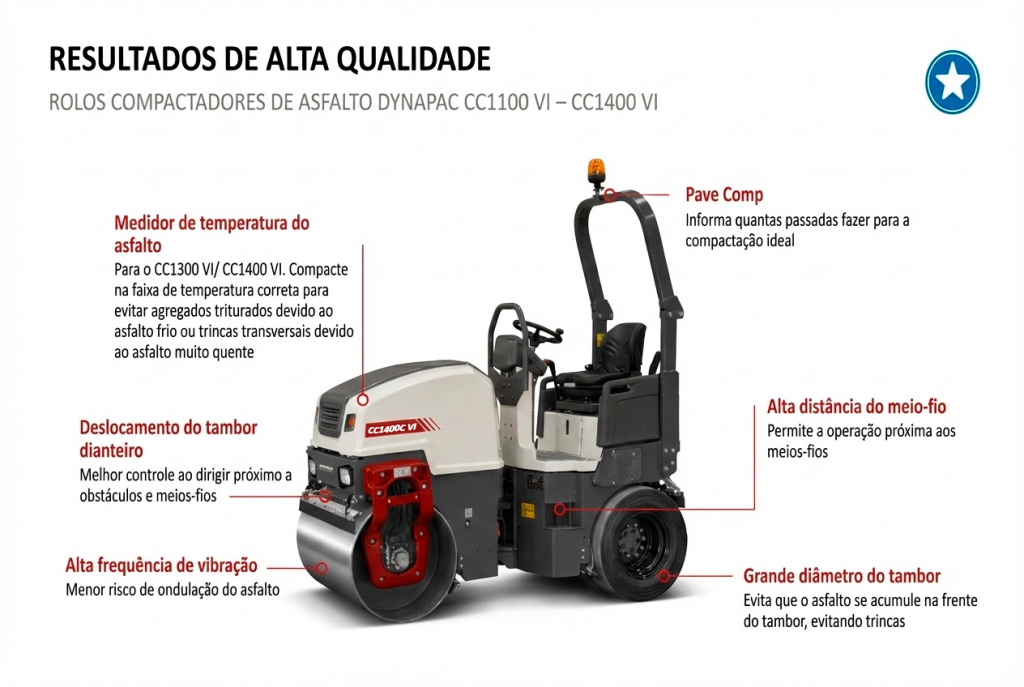

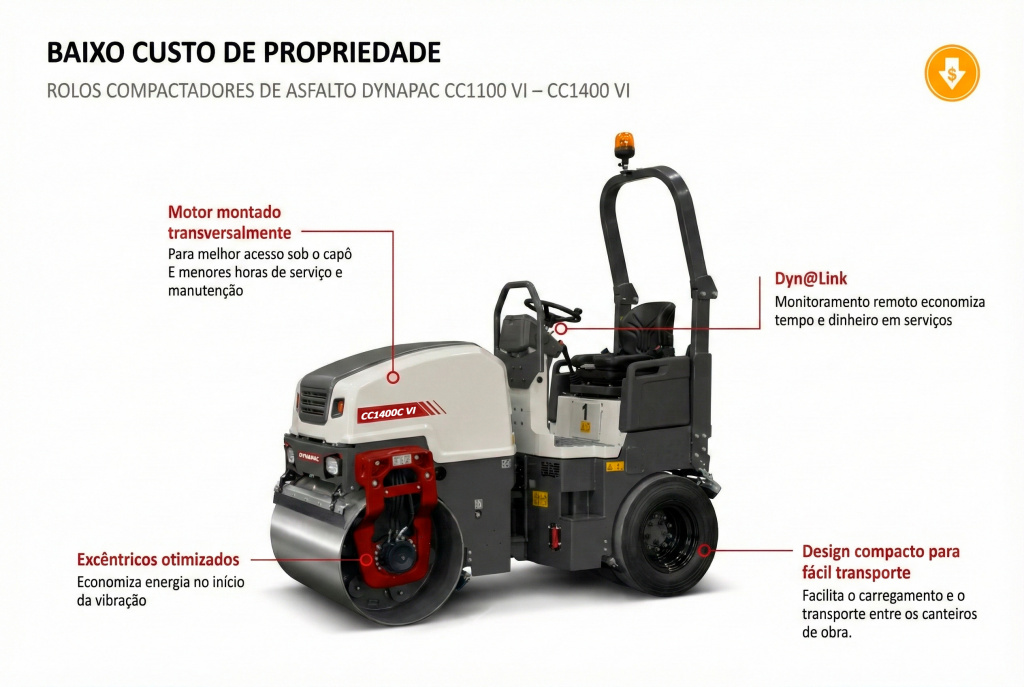

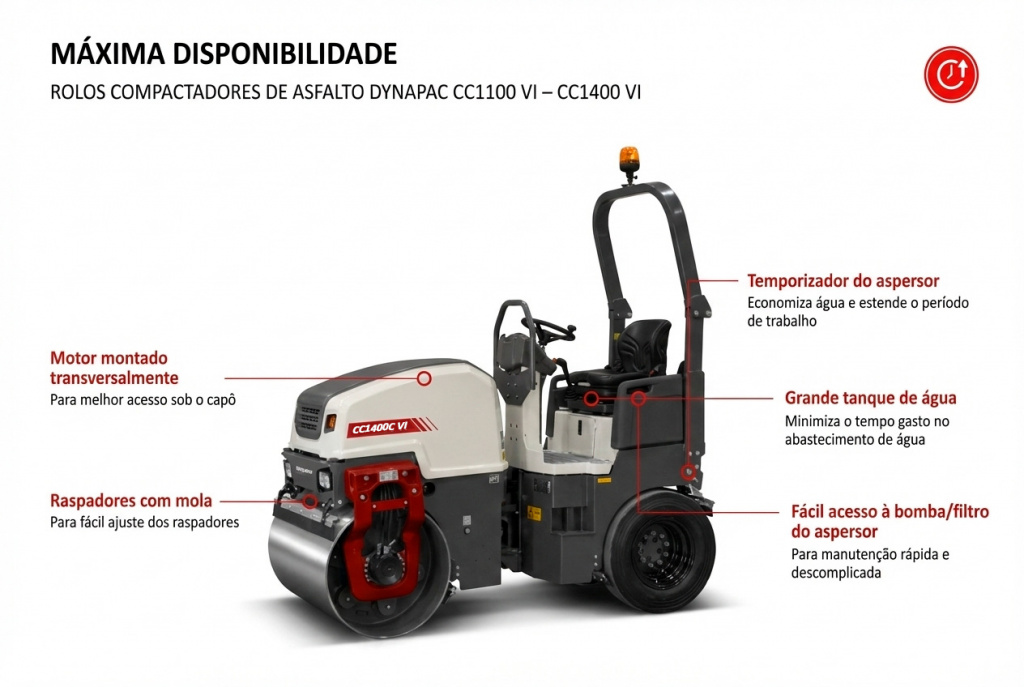

Dynapac CC1400C VI

Dynapac CC1400C VI Rolos Combinados

  • Imagem
  • Dimensões
A. Distância entre eixos 1970 mm
B. Largura 1505 mm
B3. Width, offset 50 mm
C. Vão livre 690 mm
D. Diâmetro do cilindro 882 mm
H1. Altura, com ROPS
H1. Altura, com ROPS/cabine 2855 mm
H2. Altura, sem ROPS/cabine 2025 mm
K. Vão livre 190 mm
L. Comprimento 2830 mm
O. Off-set 50 mm
O1. Projeção lateral, direita 62.5 mm
O2. Projeção lateral, esquerda 62.5 mm
R1. Raio de giro, externo 4370 mm
R2. Raio de giro, interno 2990 mm
S. Espessura da chapa do cilindro 17 mm
W1. Largura do cilindro 1380 mm
W2. Width, wheel module 1282 mm
W3. Largura 285 mm
α. Ângulo de direção ±30°
Discontinued false
Peso operacional: 3.900 kg
Carga estática linear: 15,1 kg/cm
Largura de compactação: 1.380 mm

Características técnicas

Pesos
Peso operacional (máx.) 4.800 kg
Peso operacional incl. ROPS (max.) 3.900 kg
Peso do módulo diant/tras (incl. Cab) 2.080 kg/ 1.820 kg
Tração
Velocidade 0-9 km/h
Oscilação vertical ±10°
Subida de rampas, teórico 39 %
Motor
Fabricante/Modelo Kubota V2203-M (IIIA)
Tipo Refrigerado a água
Potência nominal, SAE J1995 35 kW (48,0 hp ) @ 2.700 rpm
Tanque de combustível 60 litros
Motor Alternativo
Fabricante/Modelo Kubota V2403-CR E4B (T4)
Tipo Refrigerado a água
Potência nominal, SAE J1995 37 kW (50 hp ) @ 2.700 rpm
Motor Alternativo
Fabricante/Modelo Kubota V2403-CR E5B (StageV)
Tipo Refrigerado a água
Potência nominal, SAE J1995 37 kW (50 hp) @ 2700 rpm
Motor Alternativo
Fabricante/Modelo Kubota V2403-M-DI (CSIV/ ECE R96(IIIA))
Tipo Water cooled diesel engine
Potência nominal, SAE J1995 36.5 kW (48.9 hp) @ 2600 rpm
Motor Alternativo
Manufacturer/Model
Type
Rated power [engine 5, kW]
Rated power [engine 5, hp]
Rated power [engine 5, rpm]
Rated power, SAE J1995
Sistema hidráulico
Tração Bomba de pistão axial de vazão variável e servo. 3 motores de pistão radial de vazão constante.
Vibração Bomba/motor de engrenagens de vazão constante.
Direção Bomba de engrenagens
de vazão constante.
Freio de serviço Hidrostático na alavanca frente/ré.
Freio de emergência/ Estacionamento Multidisco em ambos os cilindros compactadores.

Dados de Compactação

AsphaltComp infoAsphaltComp info35827ACbaseC24on/off1.51894100.2on5632834off70.82021-06-10 16:05:37Dynapac CC1400C VIACbase_CAsphalt concrete, base course; CrushedAsphalt concrete, base course35827ACbaseN24off1.51894.5100.7on5683034off70.82021-06-10 16:05:37Dynapac CC1400C VIACbase_NAsphalt concrete, base course; NaturalAsphalt concrete, base course35827ACbindC24on/off1.51894100.2on5632834off70.82021-06-10 16:05:37Dynapac CC1400C VIACbind_CAsphalt concrete, binder course; CrushedAsphalt concrete, binder course35827ACbindN24off1.51894.5100.7on5683034off70.82021-06-10 16:05:37Dynapac CC1400C VIACbind_NAsphalt concrete, binder course; NaturalAsphalt concrete, binder course35827ACsurfC24on/off1.51894100.2on5632834off70.82021-06-10 16:05:37Dynapac CC1400C VIACsurf_CAsphalt concrete, surface course; CrushedAsphalt concrete, surface course35827ACsurfN24off1.51894.5100.7on5683034off70.82021-06-10 16:05:37Dynapac CC1400C VIACsurf_NAsphalt concrete, surface course; NaturalAsphalt concrete, surface course35827PAC24on/off1.51895.1102.7on5632834off70.82021-06-10 16:05:37Dynapac CC1400C VIPA_CPorous asphalt; CrushedPorous asphalt35827SMAC24on/off1.51894100.2on5632834off70.82021-06-10 16:05:37Dynapac CC1400C VISMA_CStone mastic asphalt; CrushedStone mastic asphalt204060801001000pdfwebtable
